A WPS Manager modul 2024 első félévi fejlesztése három fő területet érintett.
1. Gyökelőkészítés beállítása
A WPS Manager gyökelőkészítési képernyőjén a felhasználó megadhatta a felület-előkészítés módját, például a köszörülést, a kötés típusát, valamint az illesztés részleteit. Beállítható volt többek között az aszimmetrikus varrat, a kétoldali kialakítás és az alátétlemezes megerősítés.
A képernyő közepén metszeti ábra segítette a paraméterek értelmezését. A bemutatott beállítás két 10 mm vastag, középen 2 mm-es réssel illesztett lemezt ábrázolt. A be- és kivezető szakasz hossza külön megadható volt; a példában mindkettő 10 mm. A felhasználó az alapértelmezett grafika helyett saját ábrát is betölthetett.
A funkció célja pontos, szabványos hegesztési utasítások előállítása volt a gyártástechnológiai dokumentációhoz.
2. Összefoglaló lista

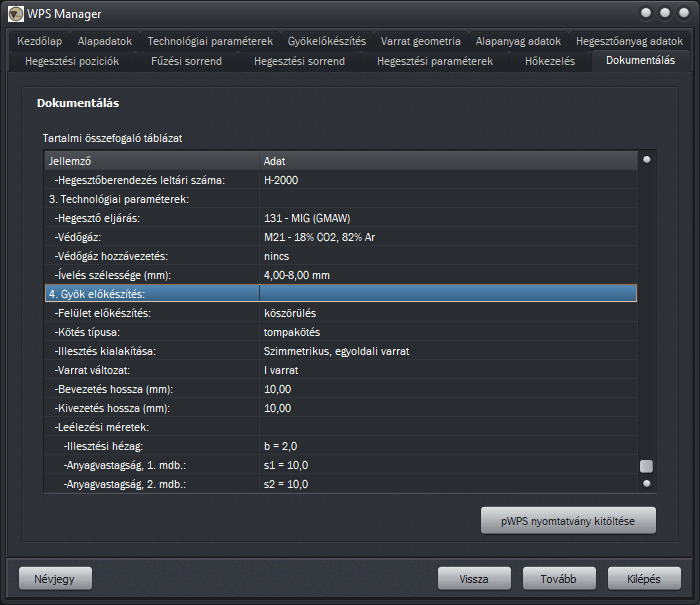

A WPS Manager Dokumentálás füle összefoglaló táblázatban jelenítette meg a hegesztési technológiai utasítás adatait. A példában szerepelt a hegesztőberendezés azonosítója, a 131-es MIG/GMAW hegesztési eljárás, valamint az M21 védőgáz 18% CO₂ és 82% Ar összetétellel.
A táblázat tartalmazta az ívelés szélességét, a gyökelőkészítés paramétereit, a felület-előkészítést, a kötés és az illesztés típusát, továbbá a be- és kivezető szakaszok hosszát. Az illesztés geometriájából a 2,0 mm-es rés és a két 10,0 mm-es anyagvastagság is megjelent.
Az összesítés egységes formában dokumentálta a technológiai paramétereket, ezzel segítve a WPS érvényesítését és a gyártási folyamat minőségbiztosítását.

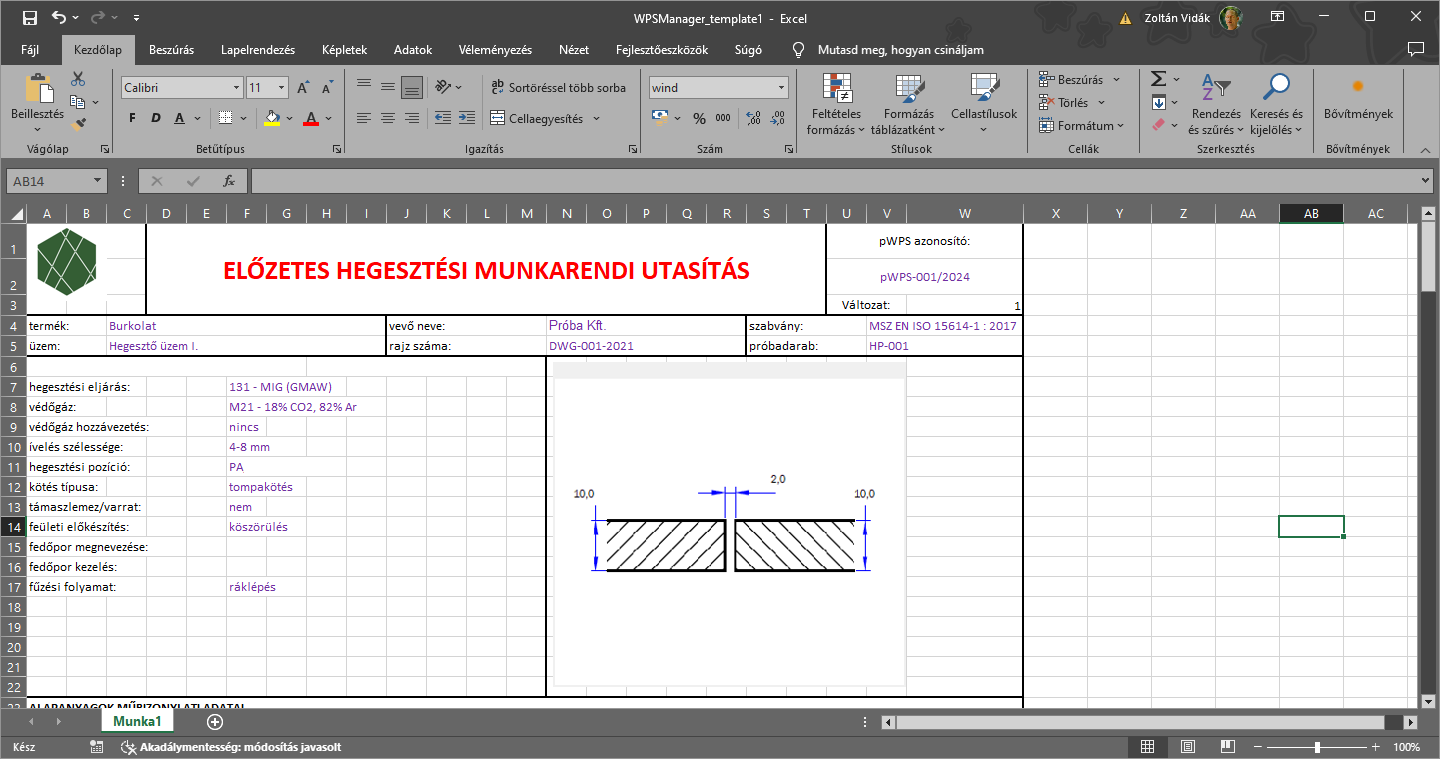

3. Adatok exportálása Excelbe és pWPS nyomtatvány generálása

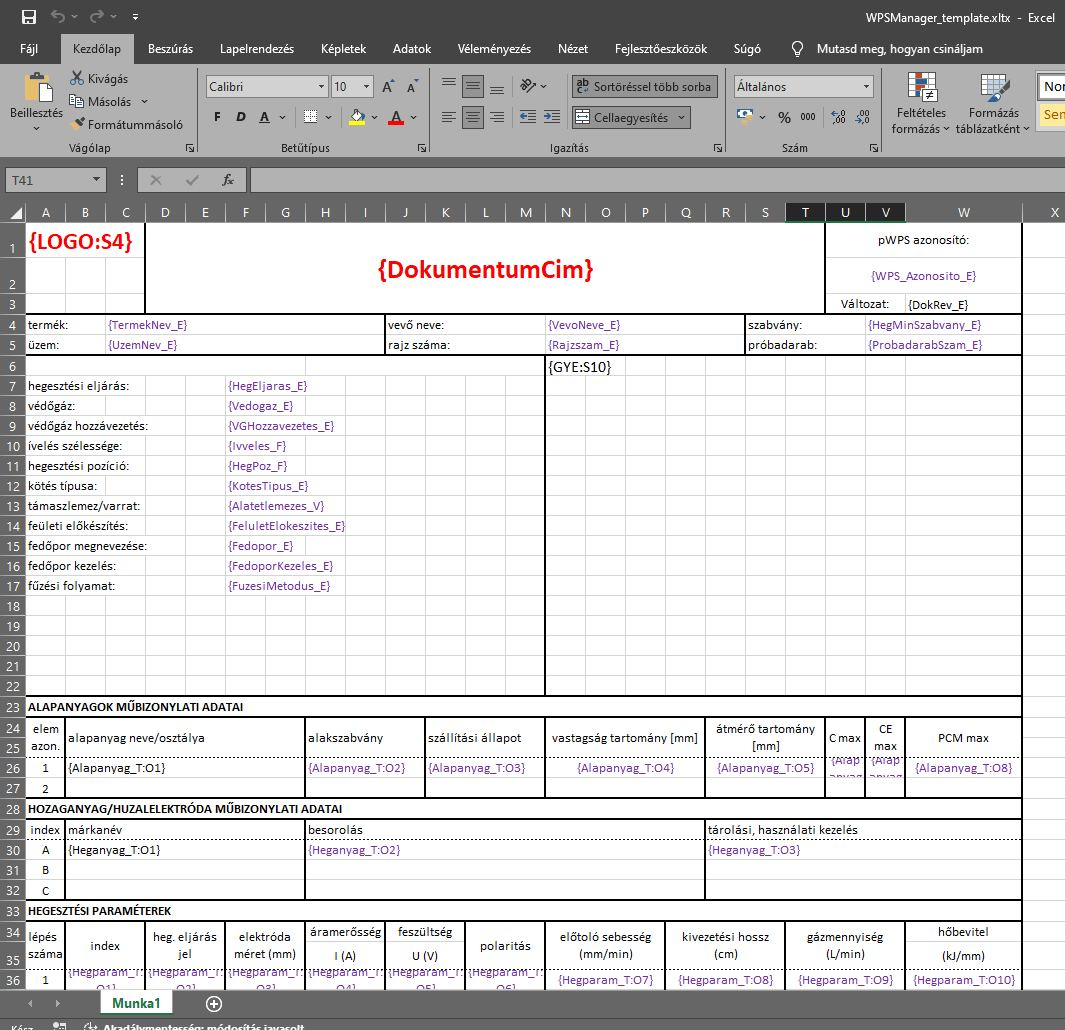

Az export egy előre definiált Excel-sablonfájlt (.xltx) használt, beállított jelölőkulcsokkal a pWPS- és WPS-dokumentumok generálásához.
